一、 技術原理

　　通過采用進入節能器之前的換熱回水作為冷源，對定排、疏水?dāng)U容器的乏汽進行回收利用，可以回收部分的熱源作為進入節能器之前的基礎熱源，可以滿足冬季使用鍋爐的排煙余熱作為熱水暖風器的熱源使用，可以替代蒸汽暖風器的蒸汽熱源，替代暖風器的低壓工藝用汽的目的。

　　二、 運用領域

　　可運用于熱電聯產、冶金、輕紡、造紙、印染等行業

　　三、 工藝流程

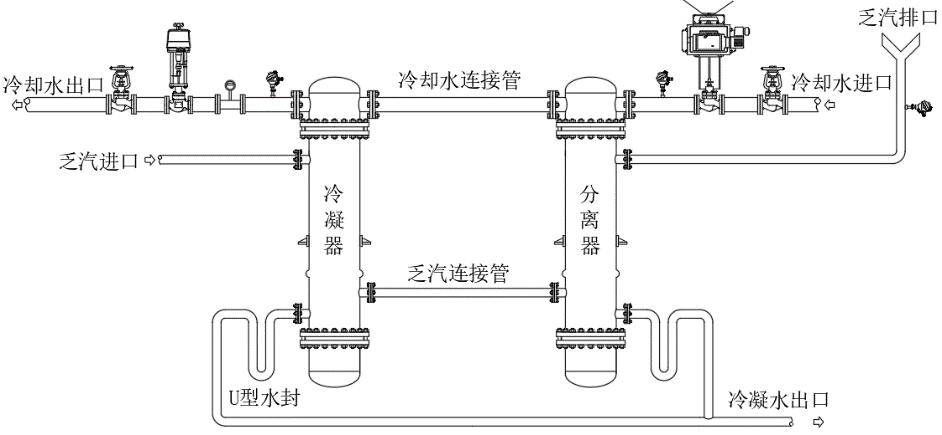

　　乏汽由冷凝器頂部進入到冷凝器殼程，循環冷卻水從頂部進入冷凝汽管程。乏汽在殼程與管程的冷介質進行換熱。

　　乏汽在豎直列管外表面冷凝成液滴，被換熱管壁和翅片捕集并依靠重力匯集至底部，進入冷凝水出水管。乏汽中的大部分水蒸汽冷凝析出后，經內部換熱管及汽水分離附件捕集，乏汽溫度及乏汽內部含水率降低。

　　從冷凝器出來的乏汽從分離器底部進入到分離器中殼程，從冷凝器出來的冷卻水從分離器頂部進入到分離器中管程。乏汽在分離器中進行再次換熱，水蒸汽在帶翅片的列管外表面進一步冷凝換熱，最大限度的使乏汽中水蒸汽析出(分離器殼側)，冷凝產生的小液滴隨螺旋翅片下落匯集，將冷凝的水滴與汽相蒸汽進行分離，匯集的液滴在螺旋導流孔板內直徑不斷增大，匯集至氣液分布器邊緣三角開口處，沿筒體內壁內設置的導流板、導流槽匯流至設備底部，更有利于液滴收集，冷卻水沿管程流過帶走乏汽剩余熱量。乏汽經不斷冷凝分離，乏汽中的蒸汽分壓降低，不凝性氣體含量不斷升高，最終將乏汽溫度降低至冷卻水溫度對應的飽和溫度為止。

　　乏汽中的不凝性氣體從分離器上部排汽口排出，分離出的冷凝水從冷凝器及分離器底部排液管進入疏水箱。

　　排液管設有U型水封，使冷凝器與分離器里的蒸汽冷凝側保持一定壓力，提高乏汽蒸汽冷凝溫度，防止蒸汽進入冷凝水排液管道。

　　回收裝置將冷凝和分離過程分為兩部分，采用兩段式換熱。在冷凝過程的后半段增加螺旋翅片，使乏汽側換熱面積得以增加，換熱過程實現新的放熱側和吸熱側的熱流平衡，提高了冷凝后半段的換熱效率。

　　螺旋翅片在增加換熱面積的同時，使表面凝結的小液滴可以沿該翅片螺旋下落，液滴直徑不斷增大，更加有利于冷凝水收集。

　　四、 主要指標參數

　　五、技術優勢

　　1、 本項目乏汽回收技術可實現冷熱換熱介質分離，適用不同的冷卻介質;

　　2、 冷熱介質均采用介質余壓克服流通阻力，不需要消耗額外的能耗;

　　3、 本項目乏汽回收技術無動力轉化設備，無易損易耗件，設備可以長期穩定運行。
